Бесстыковой путь на мостах
2.8.1 В зависимости от конструкции, длин пролетных строений, схем размещения опорных частей, годовых перепадов температуры рельсов бесстыковой путь может укладываться без разрывов или с проектными разрывами плетей в пределах моста. Под проектными разрывами плетей подразумевается устройство бесстыкового пути с уравнительными рельсами, уравнительными стыками или уравнительными приборами.
2.8.2 Укладка бесстыкового пути на мостах должна производиться в соответствии с проектом.
Проект должен учитывать характеристику моста, включая конструкцию и длины пролетных строений, тип мостового полотна, схему размещения подвижных и неподвижных опорных частей, поездную нагрузку, максимальные и минимальные температуры воздуха и рельсов в районе моста и подходов. Наибольшие температуры рельсов для летних условий при расчетах и проектировании бесстыкового пути на мостах через водотоки принимаются на 10 0 С, а на мостах через суходолы и на путепроводах – на 15 0 С больше, чем воздуха.
2.8.2.1 Проект укладки бесстыкового пути без разрывов плетей на всех мостах должен включать:
— длины плетей, схемы их раскладки на мосту и подходах с привязкой к задним стенкам устоев, конструкцию скреплений, подрельсового основания (деревянные мостовые брусья, железобетонными безбалластными мостовыми плитами (далее – БМП), железобетонные шпалы);
— схему закрепления плетей на мостах и подходах;
— температуру закрепления плетей;
— конструкцию охранных приспособлений (контруголков, противоугонных уголков, противоугонных уголков-коротышей);
— проект производства работ по укладке бесстыкового пути.
2.8.2.2 Проект укладки бесстыкового пути на мостах с разрывами плетей в зонах подвижных концов пролетных строений может быть выполнен с уравнительными рельсами, с уравнительными приборами, с уравнительными стыками.
2.8.2.3 Проект укладки бесстыкового пути с уравнительными рельсами дополнительно к п.2.8.2.1 должен включать:
схему укладки сварных рельсовых плетей и уравнительных рельсов с указанием длин рельсовых плетей и уравнительных рельсов, включая сезонные рельсы, с привязкой концов плетей к концам пролетных строений;
расчет зазоров в стыках и определение температурных интервалов замены сезонных уравнительных рельсов;
порядок хранения сезонных уравнительных рельсов в пределах пролетных строений.
2.8.2.4 Проект укладки бесстыкового пути с уравнительными приборами или уравнительными стыками дополнительно к п.2.8.2.1 должен включать:
проект укладки уравнительных приборов или уравнительных стыков, разрабатываемый на основании обследований мостового полотна и пролетных строений, длин температурных пролетов, Правил и технологии укладки уравнительных приборов на мостах или Правил и технологии укладки уравнительных стыков на мостовых переходах;
расчеты продольных перемещений рельсовых плетей от изменения температуры и временной нагрузки, выполненные в соответствии с требованиями п.2 Правил и технологии укладки уравнительных приборов на мостах или п.2 Правил и технологии укладки уравнительных стыков на мостовых переходах;
схему укладки уравнительных приборов или уравнительных стыков, сварных рельсовых плетей с привязкой их к концам пролетных строений.
2.8.2.5 При укладке бесстыкового пути с уравнительными приборами или уравнительными стыками на мостах с БМП в проект должен входить раздел по укладке БМП, разрабатываемый на основании особенностей конструкции пролетного строения, прокладного слоя, метода укладки и требований стандарта ОСТ 32.72-97 Плиты железобетонные безбалластного мостового полотна для металлических пролетных строений железнодорожных мостов, Инструкции по применению и проектированию безбалластного мостового полотна на железобетонных плитах на металлических пролетных строениях железнодорожных мостов и действующих правил по технологии производства работ. При укладке бесстыкового пути с уравнительными стыками в раздел проекта по укладке БМП дополнительно должна входить укладка специальных плит под уравнительные стыки.
2.8.3 До укладки бесстыкового пути мост должен быть обследован. Не разрешается до устранения дефектов и повреждений укладывать бесстыковой путь на мостах: с опорами, подверженными осадкам, сдвигу и другим деформациям; имеющим пустоты в теле; с опорными частями, закрепление которых не соответствует требованиям СНиП 2.05.03-84* «Мосты и трубы»; с железобетонными плитами безбалластного мостового полотна (БМП), имеющими разрушенный прокладной слой; с дефектными деревянными мостовыми брусьями и металлическими поперечинами, а также на мостах с ездой на балласте, в пределах которых нижняя постель шпалы выше верха борта балластного корыта.
После устранения данных дефектов бесстыковой путь на мостах укладывается в соответствии с требованиями настоящей Инструкции.
При реконструкции (модернизации) мостов или участков пути, в пределах которых расположены мосты, мостовое полотно с деревянными мостовыми брусьями и металлическими поперечинами следует заменять на безбалластное мостовое полотно на железобетонных плитах или на мостовое полотно с ездой на балласте.
2.8.4 Бесстыковой путь без разрывов и с разрывами плетей укладывается на мостах с безбалластным мостовым полотном и на мостах с ездой на балласте в зависимости от длины пролетных строений и климатических условий.
2.8.5 Бесстыковой путь без разрывов плетей на однопролетных и многопролетных мостах должен укладываться в соответствии с таблицей 2.2.
При длинах пролетных строений и температурных пролетов, превышающих указанные в таблице 2.2, бесстыковой путь может укладываться по специальным Техническим условиям, согласованным ЦП или с разрывами плетей в соответствии с пунктами 2.8.16, 2.8.19, 2.8.21 и 2.8.23 настоящей Инструкции.
2.8.6 Укладка бесстыкового пути без разрывов плетей на однопролетных и многопролетных мостах с безбалластным мостовым полотном должна производиться с соблюдением следующих условий:
на мостах с суммарной длиной пролетных строений до 33 м рельсовые плети должны прикрепляться скреплениями с подрезанными лапками клемм, т.е. без прижатия подошвы рельса: к деревянным мостовым брусьям – скреплениями КД65, а к железобетонным плитам БМП – скреплениями КБ65, рисунок 2.5, а при разработке соответствующей конструкции железобетонных плит и скреплениями типа ЖБР и АРС;

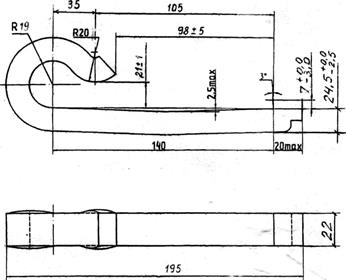

Рисунок 2.5 Рельсовое скрепление КБ65 (КД65) с подрезанными лапками клемм
Таблица 2.2 Максимально допустимые расчетные длины пролетных строений и температурных пролетов, при которых на мостах возможна укладка бесстыкового пути без разрывов плетей
| Вид мостового полотна | Годовая температурная амплитуда рельсов, о С | ||||
| менее 100 | от 100 до 110 | более 110 | |||
| Максимально допустимая расчетная длина пролетных строений (для однопролетных мостов) и суммарная длина пролетных строений (для многопролетных мостов), м | Максимально допустимая длина температурного пролета*, м | Максимально допустимая расчетная длина пролетных строений (для однопролетных мостов) и суммарная длина пролетных строений (для многопролетных мостов), м | Максимально допустимая длина температурного пролета*, м | Максимально допустимая расчетная длина пролетных строений (для однопролетных мостов) и суммарная длина пролетных строений (для многопролетных мостов), м | Максимально допустимая длина температурного пролета*, м |
| 1. Однопролетные мосты | |||||
| Мостовое полотно с деревянными мостовыми брусьями | — | — | — | ||
| Мостовое полотно с железобетонными плитами БМП | — | — | — | ||
| Балластное мостовое полотно | — | — | — | ||
| 2. Многопролетные мосты | |||||
| Мостовое полотно с деревянными мостовыми брусьями | |||||
| Мостовое полотно с железобетонными плитами БМП | |||||
| Балластное мостовое полотно |
*За температурный пролет принимается расстояние от неподвижных опорных частей одного пролетного строения до неподвижных опорных частей смежного пролетного строения или до шкафной стенки устоя. В консольных мостах учитываются только опорные части, расположенные на промежуточных опорах и устоях. В арочных мостах (без затяжки) температурный пролет равен половине пролета арки.

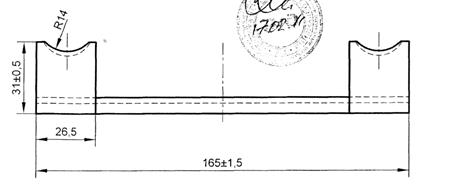

Рисунок 2.6 П-образные металлические пластины
на многопролетных мостах с железобетонными плитами БМП с суммарной длиной пролетных строений от 33 до 350 м у неподвижных опорных частей каждого пролетного строения на участке длиной 0,65
м рельсовые плети прикрепляют к плитам БМП с нормативным прижатием рельса к основанию. Далее, на участках длиной 0,20
м на всех подрельсовых опорах устанавливаются метал-
лические П-образные пластины, а плети крепятся также с нормативным прижатием рельса к основанию. На остальном протяжении пролетного строения также устанавливаются металлические П-образные пластины, но плети крепятся без жесткого прижатия подошвы рельса к основанию;
| Расстояние от неподвижного конца пролетного строения, м | Расстояние от противоугона до боковой грани подкладки, см | |
| со стороны неподвижного конца | со стороны подвижного конца | |
| 21-30 | 0,5 | 1,0 |
| 31-40 | 1,0 | 1,5 |
| 41-50 | 1,5 | 2,0 |
| 51-55 | 2,0 | 2,5 |
Рисунок 2.7 Противоугон пружинный для бесстыкового пути на мостах
Каждый брус, с обеих сторон которого устанавливаются мостовые противоугоны, должен быть прикреплен горизонтальным болтом к дополнительным противоугонным уголкам-коротышам, устанавливаемым и закрепляемым болтами на верхних поясах продольных балок.
На всем протяжении пролетных строений с деревянными брусьями, БМП под подошву рельса следует укладывать типовые прокладки.
2.8.7 На безбалластных мостах, где планируется укладка бесстыкового пути, конструкция мостового полотна с деревянными мостовыми брусьями, изготавливаемыми в соответствии с требованиями ГОСТ 8486-86, и с БМП, изготавливаемыми в соответствии с требованиями ОСТ 32.72-97, должна соответствовать требованиям Указаний по устройству и конструкции мостового полотна на железнодорожных мостах и Инструкции по применению и проектированию безбалластного мостового полотна на железобетонных плитах на металлических пролетных строениях железнодорожных мостов.
Закрепление деревянных мостовых брусьев и БМП к пролетным строениям осуществляется соответственно лапчатыми болтами и высокопрочными шпильками.
Крутящий момент затяжки гаек лапчатых болтов должно быть не менее 100 Нм.
Затяжка шпилек при цементно-песчаном прокладном слое должна обеспечивать прижатие плит к основанию усилием не менее 200 кН, а при составном прокладном слое (резинокорд и дерево) – не менее 80 кН.
2.8.8 Концы рельсовых плетей бесстыкового пути, перекрывающих безбалластные металлические мосты, должны находиться за их пределами на расстоянии не менее 100 м от шкафной стенки устоя при длине моста 33 м и более и не менее 50 м при длине моста менее 33 м.
2.8.9 На железобетонных балочных, металлических, сталежелезобетонных мостах с ездой на балласте с расчетными длинами пролетных строений до 33,6 м и железобетонных арочных бесстыковой путь без разрывов плетей укладывается без ограничения суммарных длин пролетных строений.
2.8.10 В качестве рельсовых скреплений на мостах с ездой на балласте могут применяться подкладочные и бесподкладочные скрепления.
2.8.11 На однопролетных и многопролетных мостах с ездой на балласте с длинами пролетных строений до 33,6 м и на железобетонных арочных мостах плети крепятся равномерно по их длине с нормативным прижатием рельса к основанию не менее 20 кН.
На однопролетных и многопролетных металлических и сталежелезобетонных мостах с ездой на балласте с длинами пролетных строений 33,6 м и более в пределах пролетных строений на участках длиной 0,7 м от неподвижных опорных частей плети крепятся с нормативным прижатием рельса к основанию. Далее, на участках длиной 0,15 м на всех подрельсовых опорах устанавливаются металлические П-образные пластины (рисунок 2.6) а плети крепятся также с нормативным прижатием рельса к основанию. На остальном протяжении пролетного строения также устанавливаются металлические П-образные пластины, но плети крепятся без прижатия подошвы рельса: скреплениями КБ65 с подрезанными лапками клемм (рисунок 2.5), скреплениями ЖБР65, ЖБР-65Ш, ЖБР65-ПШ, ЖБР-65ПШМ, с перевернутыми усиками вверх клеммами, скреплениями АРС-4 с мостовыми подклеммниками (рисунок 2.8).
2.8.12 На мостах с ездой на балласте и подходах к ним (в пределах челноков) применяются специальные мостовые железобетонные шпалы с отверстиями для крепления контруголков. В пределах пролетных строений и устоев применяются мостовые шпалы, а на подходах в пределах челноков – челночные. Мостовые и челночные шпалы укладываются по эпюре 2000 шт/км.
2.8.13 Ширина плеча балластной призмы на реконструируемых и вновь построенных мостах должна быть 45 см, а толщина балластного слоя под шпалой в подрельсовой зоне 40 см. На мостах более ранней постройки ширина плеча и толщина балласта должна быть соответственно не менее 35 и 25 см. Меньшая толщина балласта допускается по согласованию с ЦП.
Подошвы шпал должны быть утоплены в балласте не менее чем на 10 см ниже верха бортов балластных корыт.

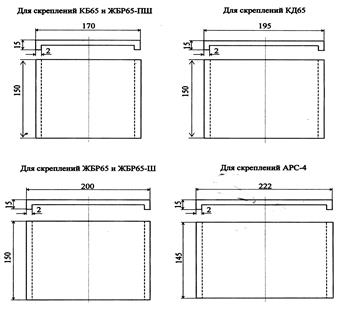

Рисунок2.8 Подклеммник АРС-4 (мостовой), устанавливаемый в зоне подвижного конца пролетного строения, где обеспечивается свободное перемещение рельсовой плети относительно пролетного строения
2.8.14 При укладке бесстыкового пути на мостах с разрывами рельсовых плетей для компенсации их перемещений, вызванных изменениями температуры рельсов и проходом по мосту временной нагрузки, в местах разрывов в зависимости от конструкции мостового полотна, длин температурных пролетов и годовой амплитуды температуры рельсов могут укладываться уравнительные рельсы, уравнительные приборы или уравнительные стыки.
2.8.16 Плети бесстыкового пути, укладываемые с разрывами, на мостах закрепляются также, как и на подходах к ним.
2.8.17 Бесстыковой путь с уравнительными рельсами должен укладываться в соответствии с приложением 16 Указаний по устройству и конструкции мостового полотна на железнодорожных мостах.
2.8.19 В зависимости от конкретного моста в каждом температурном пролете может укладываться до трех пар уравнительных рельсов, одна или две из которых могут быть сезонными. Применение более трех пар уравнительных рельсов, включая сезонные, в пределах одного температурного пролета не допускается.
2.8.20 Бесстыковой путь с уравнительными приборами может применяться на безбалластных металлических мостах с деревянными мостовыми брусьями и БМП в различных эксплуатационных и климатических условиях (с умеренным и холодным климатом УХЛ1 по ГОСТ 15150-69) без ограничения длин мостов с температурными пролетами до 320 м.
2.8.21 Уравнительные приборы на бесстыковом пути должны укладываться в соответствии с Правилами и технологией укладки уравнительных приборов на мостах.
2.8.22 Бесстыковой путь с уравнительными стыками может применяться на безбалластных мостах с БМП и металлических мостах с ездой на балласте в различных эксплуатационных и климатических условиях (с умеренным и холодным климатом УХЛ1 по ГОСТ 15150-69) при длинах температурных пролетов до 320 м.
2.8.23 Уравнительные стыки на бесстыковом пути должны укладываться в соответствии с Правилами и технологией укладки уравнительных стыков на мостовых переходах.
на мостах с уравнительными рельсами длины уравнительных рельсов и сумма стыковых зазоров в пределах температурных пролетов должны соответствовать расчетным значениям при их температуре в момент укладки.
на мостах с уравнительными приборами и уравнительными стыками фактические расстояния от риски на лафете до торца рамного рельса уравнительного прибора или уравнительного стыка должны соответствовать значениям, определяемым с учетом фактической температуры рельсов по методике, приведенной в п. 5.13 Правил и технологии укладки уравнительных приборов на мостах или в разделе 2 Правил и технологии укладки уравнительных стыков на мостовых переходах.
2.8.25 Концы рельсовых плетей и рельсов уравнительных приборов, а также рельсовых плетей и рельсов уравнительных стыков должны быть сварены электроконтактным способом. Сварка рельсовых плетей с рельсами уравнительных приборов или уравнительных стыков должна производиться при их укладке.
На мостах с уравнительными приборами, уравнительными рельсами и уравнительными стыками плети бесстыкового пути крепятся равномерно по их длине с нормативным прижатием рельса к основанию.
2.8.26 На мостах устанавливаются контруголки сечением не менее 160х160х16 мм.
2.8.27 На многопролетных сталежелезобетонных и металлических мостах с ездой на балласте, перекрываемых рельсовыми плетями, начало «челнока» контруголков должно быть отнесено за заднюю грань устоя, расположенного со стороны подвижной опорной части пролетного строения, на расстояние: 5 м – для мостов с пролетными строениями длиной 44 м; 10 м – 55 м; 15 м – 66 м и более.
Бесстыковой путь на мостах
2.8. БЕССТЫКОВОЙ ПУТЬ НА МОСТАХ
2.8.1. Возможность и условия укладки бесстыкового пути на мостах устанавливаются проектом.
2.8.2. Проект укладки бесстыкового пути на мостах разрабатывается на основании настоящих Технических указаний, Указаний по устройству и конструкции мостового полотна на железнодорожных мостах, Инструкции по содержанию искусственных сооружений.
2.8.3. Проект должен учитывать конструкцию и длины пролетных строений, конструкцию мостового полотна, поездную нагрузку, максимальные и минимальные температуры рельсов в районе моста и подходов. Наибольшие температуры рельсов для летних условий при расчетах и проектировании бесстыкового пути на мостах принимаются на 10 ос, а на мостах через суходолы и на путепроводах — на 15°С больше, чем воздуха.
2.8.4. До укладки бесстыкового пути мост должен быть обследован. Не разрешается до устранения дефектов укладывать бесстыковой путь на мостах: с опорами, подверженными осадкам, сдвигу и другим деформациям; имеющим пустоты в теле; с опорными частями, закрепление которых не соответствует требованиям СНиП 2.05.03-84 “Мосты и трубы”; с железобетонными плитами безбалластного мостового полотна (БМП), имеющими разрушенный прокладной слой; со старогодными деревянными мостовыми брусьями и дефектными металлическими поперечинами, а также на мостах с ездой на балласте, в пределах которых нижняя постель шпалы выше верха борта балластного корыта.
После устранения ограничений бесстыковой путь на мостах укладывается в соответствии с требованиями ТУ-2000.
2.8.5. Бесстыковой путь укладывается на мостах с ездой на балласте и на мостах с безбалластным мостовым полотном.
2.8.6. На железобетонных мостах с ездой на балласте с балочными пролетными строениями длиной до 33,6 м и арочными бесстыковой путь укладывается без ограничения суммарных длин пролетных строений.
2.8.7. В качестве скреплений на мостах с ездой на балласте с железобетонными балочными и арочными пролетными строениями при меняются подкладочные скрепления с упругими, а при их отсутствии с жесткими клеммами.
2.8.8. На мостах с ездой на балласте и подходах к ним (в пределах челноков) применяются специальные мостовые железобетонные шпалы с отверстиями для крепления контруголков согласно п. 2.4.4, уложенные по эпюре 2000 шт./км.
2.8.9. Контруголки укладывают на мостах, имеющих полную длину более 50 м. На путепроводах контруголки укладывают при полной длине путепровода более 25 м. Контруголки должны иметь сечение 160х160х16 мм.
2.8.10. В качестве балласта на мостах и подходах применяется щебень из твердых пород с прочностью И20 и У75. Находящийся в эксплуатации асбестовый балласт при плановом капитальном ремонте пути должен быть заменен на щебеночный.
2.8.11. Ширина плеча балластной призмы на мостах должна быть, как правило, не менее 35 см. Ширина плеча может быть уменьшена, если подошва шпалы на мосту расположена ниже верха бортов балластного корыта не менее чем на 10 см.
Толщина балластного слоя под шпалой в подрельсовой зоне должна быть, как правило, не менее 25 см. Меньшая толщина балласта допускается по согласованию с ЦП МПС на путях 4-5-го классов, но во всех случаях она должна быть не менее 15 см.
2.8.12. Температура закрепления плетей, перекрывающих мосты, определяется так же, как и на подходах.
2.8.13. На безбалластных мостах с деревянными мостовыми брусьями, металлическими поперечинами и железобетонными плитами БМП бесстыковой путь укладывается: на однопролетных — при длине пролетных строений до 55 м и многопролетных — при суммарной длине пролетных строений до 66 м с соблюдением следующих условий:
на мостах с суммарной длиной пролетных строений до 33 м рельсовые плети должны прикрепляться к мостовым брусьям скреплениями КД-65, к металлическим поперечинам и железобетонным плитам БМП — скреплениями КБ-65 с подрезанными лапками рис. 2.5), т. е. без защемления подошвы рельса;
на мостах с суммарной длиной пролетных строений 33 м и более рельсовые плети прикрепляют к мостовым брусьям, металлическим поперечинам, железобетонным плитам БМП у неподвижных опорных частей каждого пролетного строения на участках длиной 0,25Iм — клеммными скреплениями с защемлением подошвы, т. е. с нормативным (по п. 2.7.2) затягиванием гаек клеммных болтов, а на остальном протяжении пролетных строений — так же как на мостах с суммарной длиной до 33 м, т. е. без защемления подошвы.
На мостах с железобетонными плитами БМП по всей длине пролетных строений следует укладывать подрельсовые резиновые или резинокордовые прокладки. На участках пролетных строений с железобетонными плитами БМП, где плети крепятся без защемления подошвы рельса, на каждой подрельсовой опоре должны укладываться металлические П-образные пластины (рис. 2.6) для снижения коэффициента трения между подошвой рельса и основанием.
 |
2.8.14. Концы рельсовых плетей, перекрывающих мосты, должны находиться за их пределами на расстоянии не менее 100 м от шкафной стенки устоя при длине моста 33 м и более и 50 м при длине моста до 33 м.
 |
2.8.15. На всех безбалластных мостах с деревянными и металлическими поперечинами должны быть установлены противоугонные уголки и контруголки.
На мостах железобетонными плитами БМП устанавливаются контруголки.
2.8.16. На металлических многопролетных мостах при суммарной длине пролетных строений свыше 66 м и на однопролетных длиной свыше 55 м укладывается звеньевой или бесстыковой путь по специальным указаниям ЦП МПС.
